鄭州特種氣體工藝系統的設計與組成
特種氣體門類繁多，通?？蓞^(qū)分為電子氣體，標準氣，環保氣，醫用氣，焊接氣，殺菌氣等，廣泛用于電子，電力，石油化工，采礦，鋼鐵，有色金屬冶煉，熱力工程，生化，環境監測，醫學研究及診斷，食品保鮮等領域。特種氣體工藝系統是用來處理特殊氣體的一個系統，這里主要介紹下工藝氣體系統及特種氣體工藝系統的組成及以下設計方面的要求。
特種氣體工藝系統應設置下列裝置：
1、儲存與送氣的氣瓶柜、氣瓶架、集裝格
2、氣體輸送與分配用閥門箱或閥門盤
3、輔助氮氣吹掃系統；尾氣排放處置系統

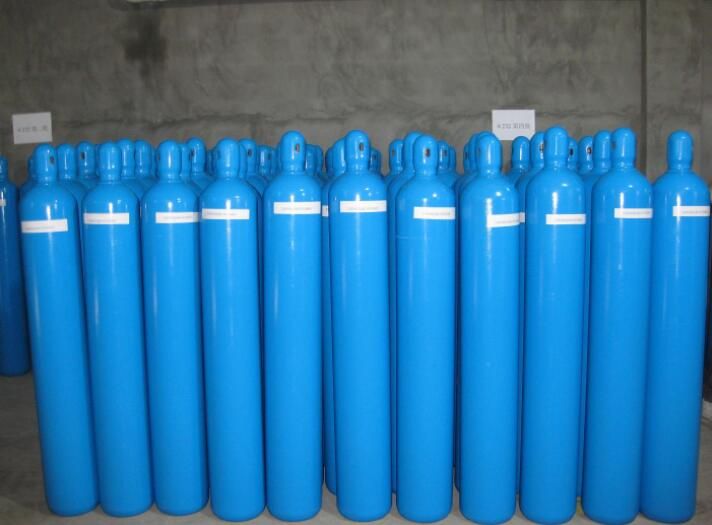

氣體鋼瓶
氣體鋼瓶
特種氣體系統的氣瓶柜與氣瓶架的設置
1、自燃、可燃、毒性、腐蝕性氣體的氣瓶柜用氣瓶容積不得大于50L
2、氧化性和惰性氣體的氣瓶架用氣瓶容積不得大于50L
3、采用單工藝氣瓶外置吹掃氮氣瓶（單瓶式）、雙工藝氣瓶外置吹掃氮氣瓶（雙瓶式）、雙工藝氣瓶內置吹掃氮氣瓶（三瓶式）等多種結構配置
4、不相容氣體瓶嚴禁放置于同一氣瓶柜或氣瓶架中
5、氣瓶柜與氣瓶架應設有分配、作業用氣體面板
6、系統的供應能力必須經過相應的熱力學和流體力學計算核實
7、氣瓶柜閉門時應保持不低于100Pa負壓，其排風換氣次數不得低于300次/小時；
8、自燃、可燃、毒性、腐蝕性氣瓶柜應在排風出口設置氣體泄漏探測器；
9、氣瓶柜柜體外殼鋼板厚度不應小于2.5mm，并有防腐蝕涂層。
10、氣瓶柜門應具備自動關閉功能，并配備防爆玻璃觀察窗；
11、氣瓶柜、氣瓶架應設置清晰明確的安全標示牌；
12、氣瓶柜地腳螺栓的設計要滿足當?shù)氐卣鹆叶鹊囊蟆?/span>
特種氣體
特種氣體氣瓶柜與氣瓶架的氣體面板設置：
1、自燃、可燃、毒性、腐蝕性氣體面板應設有緊急關斷閥門，并應為常閉氣動閥門，位置盡量靠近氣瓶端
2、氣瓶壓力大于0.1MPa的自然、可燃、毒性、腐蝕性氣體面板應設有過流開關
3、自燃、可燃、毒性、腐蝕性氣體面板應設有惰性氣體吹掃系統
4、自燃、可燃、毒性、腐蝕性氣體面板應設有輔助抽真空裝置，該管路必須設置止回閥
5、各種特種氣體面板均應設置工藝氣體排氣口。
以上就是寶雞誠信工業氣體小編對《 鄭州特種氣體工藝系統的設計與組成 》的相關介紹
,如果您對以上信息感興趣或者還有別的疑問,可以留言或者電話聯系我們一起探討，為您解答。
